FEMMINA JIC INTERLOCK 45° SV.74° DADO SPINATO

INOX AISI 316

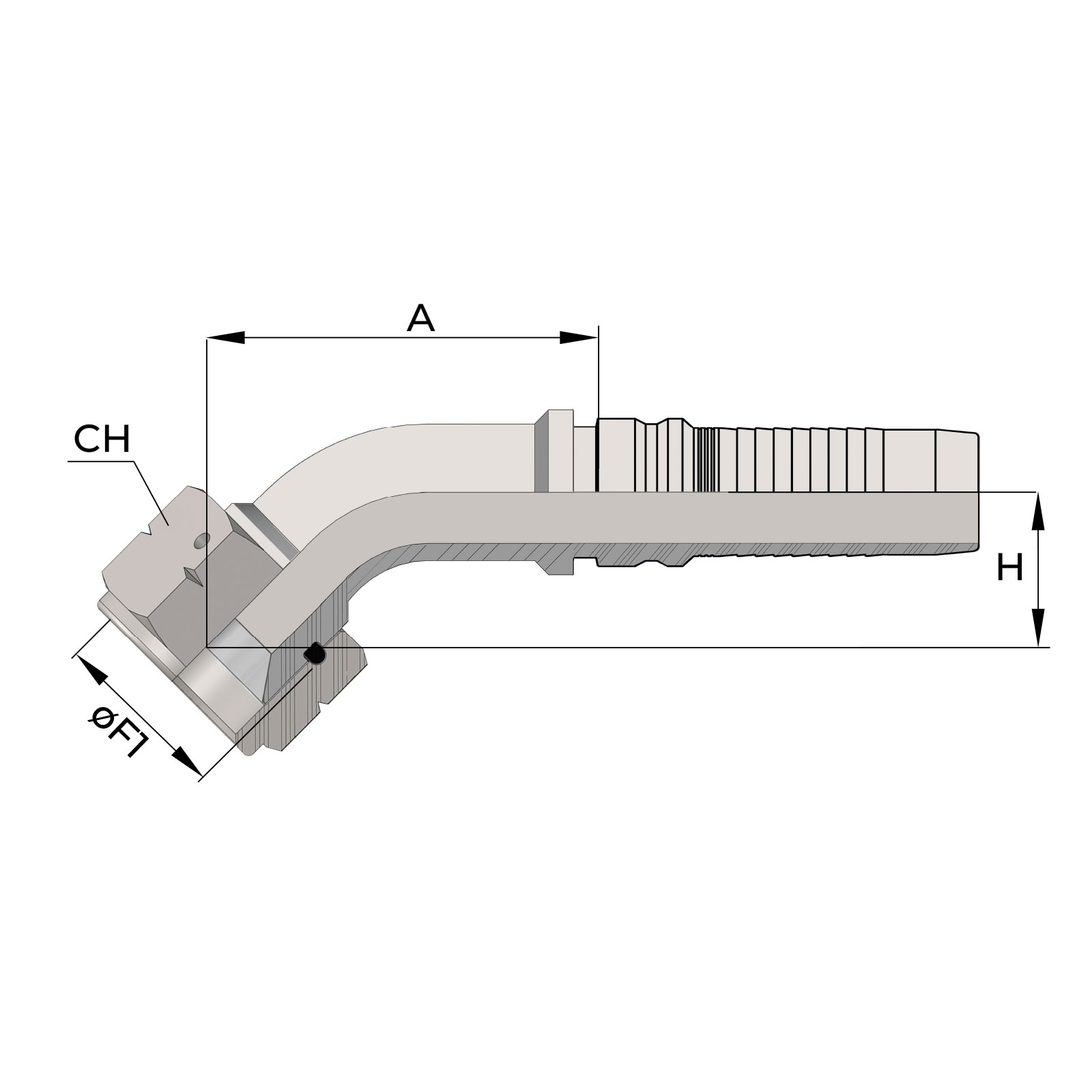

Disegno tecnico

Varianti Prodotto

Part Number Thread Hose ID Hose ID CH H cut-off=A
F1 size mm mm mm mm
F4JINT1116034316 1.11/16"-12 3/4" 19,0 32 32 68,5
F4JINT1516034316 1.5/16"-12 3/4" 19,0 38 36 75,5
F4JINT1516001316 1.5/16"-12 1" 25,4 38 36 85
F4JINT0158114316 1.5/8"-12 1.1/4" 31,8 50 46 106
F4JINT0178112316 1.7/8"-12 1.1/2" 38,1 55 48 140
F4JINT0212002316 2.1/2"-12 2" 50,8 70 65 150
“Le tabelle, i disegni e gli altri contenuti presenti su questo sito possono essere modificati, aggiornati o rimossi in qualsiasi momento, a esclusiva discrezione della ditta Evosteel S.r.l., senza obbligo di preavviso, al fine di correggere eventuali errori, apportare miglioramenti o evitare possibili inconvenienti.”
